西蒙公司最近宣布其TERA单对线以太网（SPE）布线系统能够在最长400米的距离上支持10BASE-T1L应用。这一全屏蔽解决方案提供优异的抗干扰能力、近零辐射以及足够的传输裕量以至于大大减轻了现场测试的需求。
为了展现此系统的典型传输性能，西蒙实验室采集了400米长SPE信道的传输数据，其中包括4个TERA连接器、375米实芯7A类S/FTP四对线缆和25米单对多股TERA跳线 。通过连接下图C1和C4处的TERA插座中每个四分象限的单对TERA跳线，四对线缆中的每个线对都通过了测试。

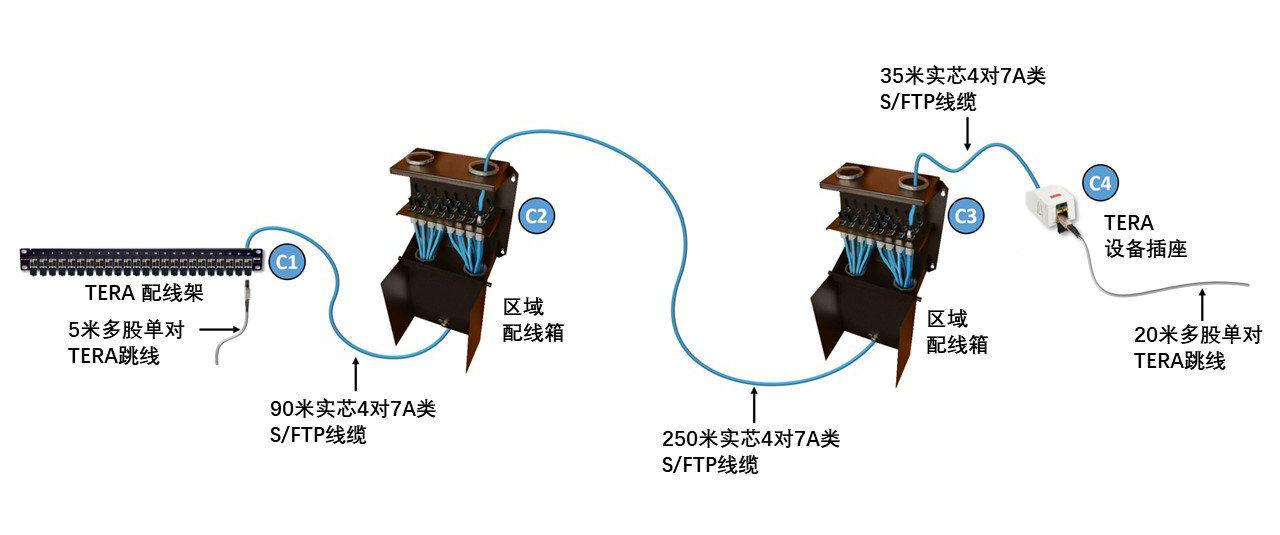

图 1 – TERA SPE 400米信道
部件清单
• C1、C2、C3和C4 = TERA 4-对插座 （型号 T7F-01-1）
• 5米多股1-对屏蔽TERA跳线 （型号 T1-XXM-B06L）
• 90米实芯4-对7A类S/FTP屏蔽线缆 （型号 9T7P4-E10-06-R1）
• 250米实芯4-对7A类S/FTP屏蔽线缆 （型号 9T7P4-E10-06-R1）及两端各一个TERA 4-对现场端接插头（型号 T7P4-B01-1）
• 35米实芯4-对7A类S/FTP屏蔽线缆 （型号 9T7P4-E10-06-R1）
• 20米多股1-对屏蔽TERA跳线 （型号 T1-XXM-B06L）
测试结果表明所有四个400米TERA SPE信道都以骄人的裕量超越了IEEE Std 802.3cg™-2019标准定义的10BASE-T1L单对线以太网传输性能要求。 例如其中的主要系统参数 插入损耗的测试裕量高达45%。SPE信道传输性能也同样见于正在起草的ISO/IEC 11801-1修正案1以及ANSI/TIA-568.5标准。400米TERA SPE信道对这些标准草案的性能要求也同样表现出可观的裕量。
这份报告同样证实了在根据IEC 60512-99-002进行的测试中，TERA耦合连接为每对导体提供了2.0安培的载流量。报告可向西蒙技术服务部索取。
