Base-8 和 Base-12: 哪种光纤布线系统更适合您?

在西蒙，我们经常听到来自数据中心运营者的提问。“Base-8 和 Base-12 的光纤预端接系统有什么区别?” 从本质上讲，Base-8 产品是为 8 芯光纤收发器（以及未来升级到16 芯光纤）而设计的，而 Base-12 解决方案（也兼容 8 芯光纤应用）则是为使用两芯光纤的光收发器设计的。

然而，这不仅仅是支持不同的光学器件。结构化布线系统需要在其整个生命周期内灵活适应交换机、服务器或算力节点中的各种光学器件。

虽然最初推出的是 40GBASE-SR4（IEEE 802.3ba™-2010），但随着 100GBASE-SR4（IEEE 802.3bm™-2015）的发布，数据中心对使用两芯（或称双工）以上光纤的光学器件的需求获得了增长。该以太网标准使用 8 芯光纤实现了 40 和 100 Gb/s 的速率。这些使用更多数量光纤的光学器件也被称为并行光学器件，其系统被称为阵列系统。因此，结构化光纤布线系统应能同时支持双工和并行光纤。

图 1 展示了三种最常见的 MPO 连接器类型。8 芯光纤应用可以使用 MPO-12 连接器，但中间的 4 芯光纤处于非活动状态，不能传输或接收光信号。值得注意的是，MPO-16 是最近市场上新出现的一种支持 16 芯光纤应用的连接器。其偏移定位键可防止意外插入带有中心定位键的光学器件或适配器（如 MPO-8 或 MPO-12）。

图1: MPO 连接器类型



常见的数据中心光纤信道使用五个基本组件： MPO 预端接光缆、MPO-转-LC 模块或适配器板、跳线以及光配架或光配箱。MPO 预端接光缆被敷设在安装于两端光配架或光配箱内的 MPO 转LC 模块或适配器板之间，跳线将布线系统与光收发器连接起来。

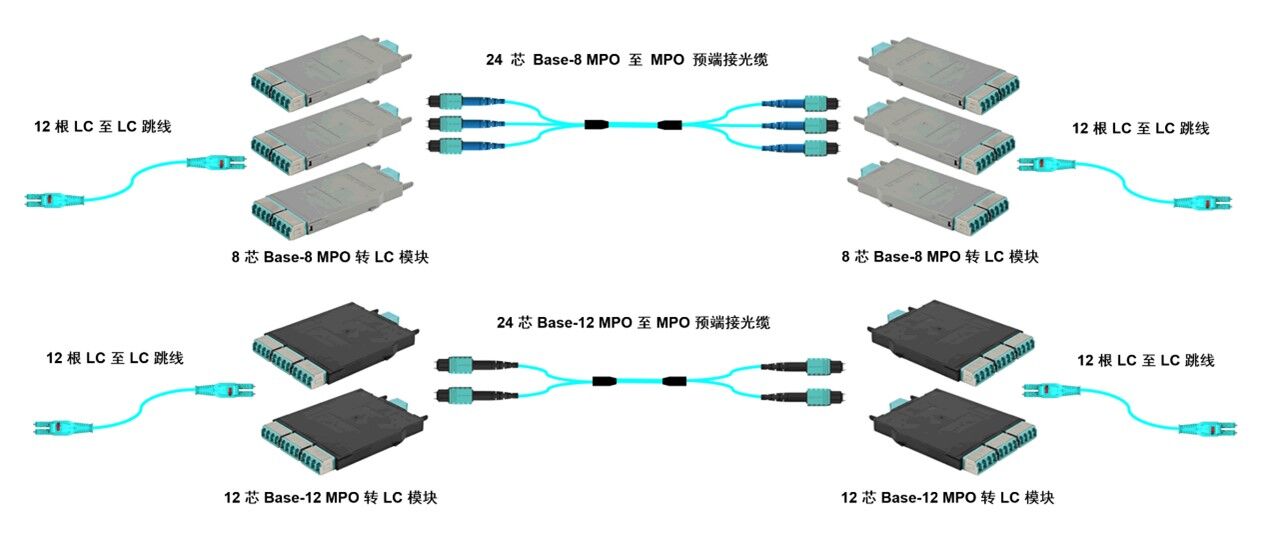

结构化布线的优点是 MPO 预端接光缆保持固定，通常安装在整个数据中心的桥架系统（如线缆托盘）中。图 2 展示了一个预端接光纤信道，其两端均使用 LC 跳线支持双工光学器件（图中所示为多模，以供参考）。请注意，Base-8 预端接光缆有三个 MPO 连接器，而 Base-12 预端接光缆只有两个。



图2: 24 芯 Base-8 和 Base-12 双工光纤信道





Base-8 MPO 预端接光缆和 MPO 转LC 模块包含 24 芯光纤： 3 个 MPO 连接器 x 每个连接器 8 芯光纤 = 24 芯光纤。Base-12 通道也有 24 芯光纤： 2 个 MPO 连接器 x 每个连接器 12 芯光纤 = 24 芯光纤。

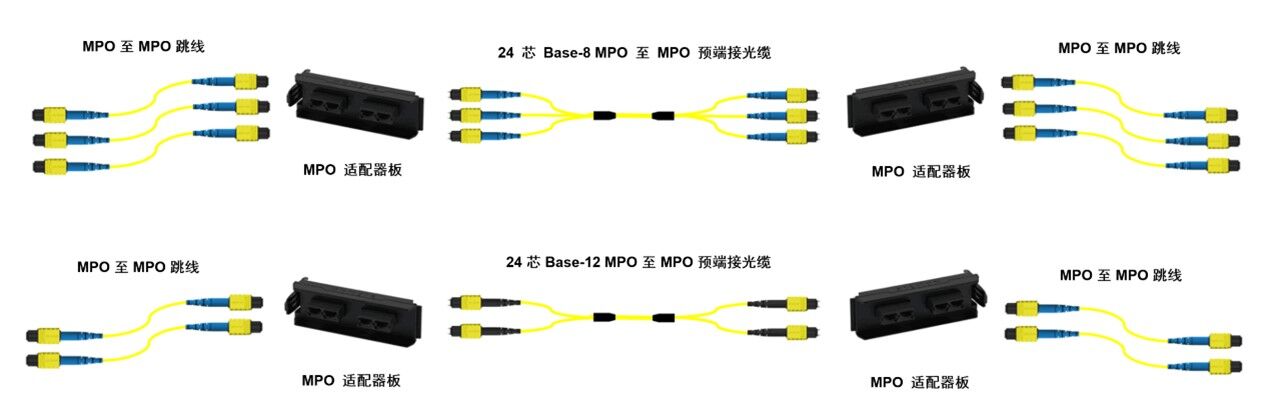

两种产品方案都使用 24 芯光纤，但 Base-8 解决方案有一个额外的 MPO 连接器，可支持将来连接到并行光收发器。图 3 显示了一个并行光纤信道，使用 MPO 跳线在两端支持并行光收发器（所示为单模，以供参考）。请注意，Base-8 信道有三个 MPO 连接器，最多可支持三个并行光收发器。相比之下，除非使用 2 x MPO-12 至 3 x MPO-8 的转换跳线（又称 Y-W 线），否则 Base-12 信道只能支持两个单独的并行光收发器。这并不理想，因为它们不具备单根 MPO 跳线的接插灵活性。

在这种情况下，Base-8 比 Base-12 多了一个独立 MPO 连接器，可以使用相同的 24 芯光缆来支持多一个并行光收发器，从而增加了价值。



图3: 24芯 Base-8 和Base-12 并行信道

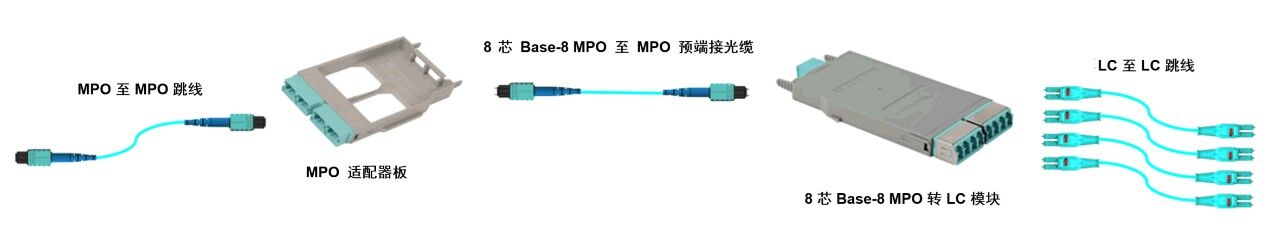

在分支应用中，Base-8 比 Base-12 具有更明显优势。分支信道可将单根并行光纤分成四根双工光纤，有效地将八芯光纤转换成四组两芯光纤。例如，如图 4 所示，一个 100GBASE-SR4 光收发器可以分解成四个 25GBASE-SR 光收发器。

图4: Base-8 分支应用

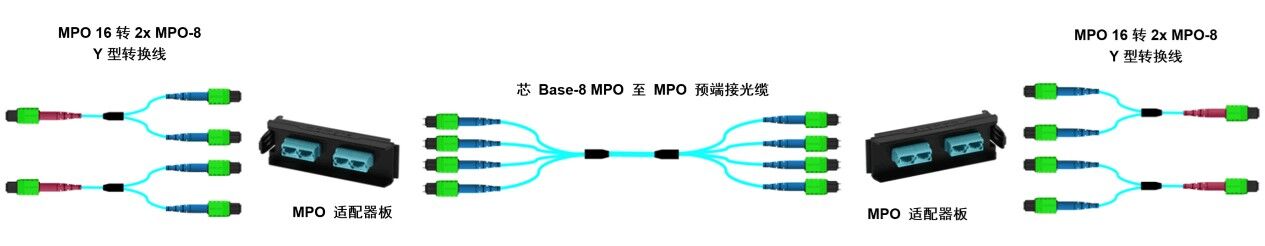

400 Gb/s 及更高速率应用的出现催生了 400GBASE-SR8 等实施方案，该方案通过 MPO-16 接口使用 16 芯光纤。要将 MPO-16 光学器件集成到 Base-8 布线系统中，需要在两端使用 2xMPO-8 至 1xMPO-16 的转换线缆（Y 线）。MPO-16 连接器连接到 400GBASE-SR8 光收发器，分成两个MPO-8 连接器与 Base-8 MPO 预端接光缆相连。反过来看，预端接光缆的两个 MPO-8 连接器合并为一个 MPO-16 连接器，可连接另一个 MPO-16 光收发器，如图 5 所示。



图5: 在Base-8 MPO 布线上支持MPO-16应用



总之，如果您当前和未来的布线需求仅限于双工光纤，那么 Base-12 设计可能就足够了。然而，大多数最新的结构化布线系统都受益于 Base-8 设计。这是因为 Base-8 利用了 MPO 连接器中的所有可用光纤，使其具有足够的通用性，既能支持双工光纤，也能支持更高密度的 8 芯和 16 芯并行光收发器。Siemon 提供 Base-8 和 Base-12 系统，我们的销售工程师可帮助您选择满足您特定要求的最佳解决方案，确保您的网络为当前和未来的应用做好充分准备。
