Despeje el camino para el AV sobre IP

Aunque el término vídeo sobre Protocolo de Internet (IP) existe desde hace bastante tiempo, se ha utilizado esencialmente para referirse a cualquier tipo de transmisión de vídeo basada en IP. Sin embargo, independientemente del medio de cableado, la mayoría de estos sistemas hasta la fecha se han apoyado en arquitecturas audiovisuales (AV) tradicionales en las que las señales se envían y reciben a través de transmisores AV, receptores y conmutadores de matriz de vídeo en lugar de utilizar verdaderos conmutadores LAN Ethernet. Esto ha impedido que la transmisión AV converja realmente en las infraestructuras de cableado de red existentes, y en su lugar han permanecido en su propia red independiente. Pero todo esto está cambiando con AV sobre IP, que utiliza equipos de red estándar para transmitir y controlar las señales AV.

Un paso en la buena dirección

En la última década, el cableado de cobre de par trenzado equilibrado (es decir, Categoría 6 y Categoría 6A) se ha convertido en un medio compatible con AV mediante baluns que permiten que el vídeo compuesto y analógico funcione a través del cableado de par trenzado. El uso de AV a través de cableado de par trenzado dio sus frutos en 2010 con la introducción del estándar HDBaseT.

Desde que fue introducido por la HDBaseT Alliance, HDBaseT ha evolucionado para admitir lo que se ha denominado «5Play»: la transmisión de vídeo y audio 4K de ultra alta definición junto con Ethernet de 100 Mb/s (100Base-T), USB, señales de control bidireccionales y 100 W de potencia (alimentación a través de HDBaseT [POH]) a través de un único cable de par trenzado para distancias de hasta 100 metros mediante conectividad estándar 8P8C (RJ45).

Aunque HDBaseT puede funcionar con cableado de Categoría 5e (a distancias limitadas) y Categoría 6, la HDBaseT Alliance y los proveedores de equipos HDBaseT recomiendan el uso de cableado de par trenzado sin apantallar de Categoría 6A como mínimo para soportar el ancho de banda necesario para señales 4K y alcanzar los 100 metros de distancia. Muchos proveedores audiovisuales recomiendan pasar a un cable de par trenzado apantallado de Categoría 6A o Categoría 7A para garantizar un rendimiento realmente sólido, especialmente en instalaciones con factores ambientales no controlados. La Categoría 6A o Categoría 7A apantallada ofrece una mayor resistencia a la diafonía alienígena, que tiene un impacto significativo en las señales HDBaseT cuando se agrupan varios cables. Además, con POH funcionando a un nivel de alimentación remota superior de 100 W, el cableado apantallado ofrece una disipación del calor y una estabilidad térmica muy superiores.

Aunque HDBaseT sigue siendo el protocolo AV más popular sobre cableado de par trenzado y fue un paso hacia el uso de un medio de cableado común, no es verdadero IP, ya que utiliza un protocolo de paquetización diferente (paquetes T). Además, un sistema HDBaseT debe utilizar equipos HDBaseT, por lo que esencialmente debe permanecer como un sistema independiente y, por lo tanto, no cumple la verdadera definición de convergencia IP.

Convergencia audiovisual total

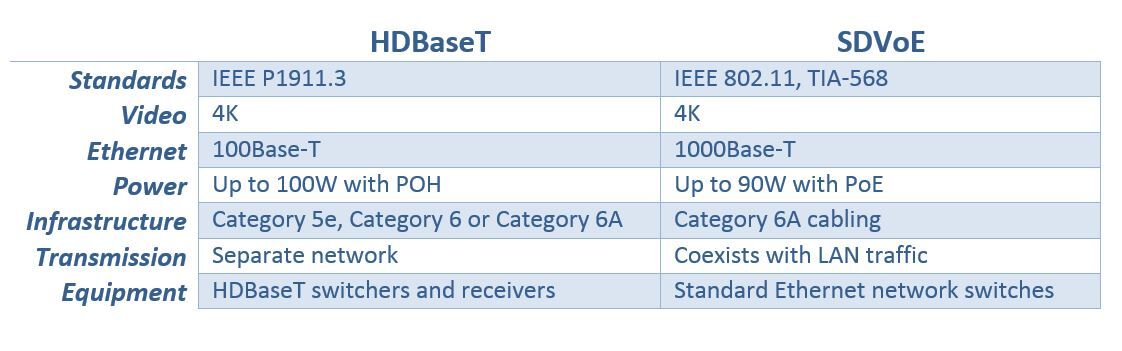

En la actualidad, existen protocolos audiovisuales más recientes que pueden considerarse realmente un sistema IP, ya que transmiten señales audiovisuales a través de conmutadores LAN Ethernet estándar. Presentado en 2017, el vídeo definido por software a través de Ethernet (SDVoE) compatible con vídeo 4K sin comprimir, audio, control y Ethernet de 1 Gb/s (1000BASE-T) es una de estas plataformas que pretende ofrecer un mayor ahorro, flexibilidad y escalabilidad en comparación con HDBaseT, ya que aborda el modelo OSI completo de 7 capas y aprovecha lo que ya utilizamos en el sector informático para transmitir datos: cableado de red basado en estándares, Ethernet, TCP/IP y conmutación de baja latencia. También elimina el uso de conmutadores matriciales de vídeo AV, que suelen costar alrededor de un 90% más por puerto que un conmutador Ethernet estándar, ya que los puertos Ethernet son bidireccionales y, por tanto, pueden utilizarse como puertos de entrada y salida AV. Los conmutadores Ethernet también suelen ocupar aproximadamente una cuarta parte del espacio de la unidad de rack en comparación con un conmutador de matriz de vídeo, y admiten alimentación a través de Ethernet (PoE ) capaz de suministrar hasta 90 W de potencia.

Aunque se han introducido algunos otros protocolos de AV sobre IP, como el estándar 2110 de la Sociedad de Ingenieros de Cine y Televisión (SMPTE), que define la transmisión sin compresión de vídeo HD sobre IP, el vídeo sobre IP con compresión ligera JPEG-2000 y la compresión de vídeo de alta eficiencia H.264 y H.265 para vídeo sobre IP, la mayoría de los profesionales del sector consideran que SDVoE es la tecnología más disruptiva y la que, en última instancia, allanará el camino para una AV sobre IP totalmente convergente. En respuesta, la HDBaseT Alliance introdujo HDBaseT sobre IP poco después de la introducción de SDVoE para aprovechar también las infraestructuras de red basadas en estándares y los conmutadores Ethernet de 10 Gb/s para la transmisión entre campus, pero requiere puentes HDBaseT a HDBaseT-IP y conmutadores HDBaseT-IP.

Cuando se trata de medios de cableado de red para SDVoE, el cableado de categoría 6A no sólo es recomendable, sino obligatorio. SDVoE requiere una red Ethernet de 10 Gb/s (10GBASE-T), que sólo puede ser soportada por un cable de Categoría 6A como mínimo. Y por las mismas razones que HDBaseT, se recomienda el cableado apantallado, que elimina la diafonía y proporciona una mayor disipación del calor y estabilidad térmica para la alimentación remota (PoE en el caso de SDVoE).

Tenemos su sistema de cableado audiovisual

Independientemente de si su sistema AV es HDBaseT o una verdadera solución IP como SDVoE, Siemon tiene los sistemas de cableado que necesita para soportarlo todo, y con un rendimiento superior para combatir totalmente la diafonía alienígena que interrumpe el vídeo para obtener una imagen más nítida. Y como los cables apantallados de categoría 6A y 7A de Siemon ofrecen una temperatura de funcionamiento más alta, de 75 °C, para una mejor disipación del calor (presentan la mitad de acumulación de calor que los UTP), ofrecen un soporte superior para los niveles de potencia más altos de POH y PoE (100 y 90 vatios) necesarios para alimentar las pantallas de vídeo.

Estos cables también pueden terminarse en nuestra conectividad apantallada de Categoría 6A líder del sector, incluido nuestro robusto conector Z-PLUG de alto rendimiento con terminación de campo que permite conexiones directas de longitud personalizada a pantallas de vídeo, eliminando la necesidad de tomas y cables de conexión tradicionales para conseguir un aspecto más limpio y estético y ahorrar en costes de material. Haga clic en AQUÍ para obtener más información sobre nuestros sistemas de cableado apantallado y el conector Z-PLUG para su aplicación AV sobre par trenzado».
