Qu’est-ce qu’un MPTL ?

Le nouvel acronyme qui fait son apparition dans le secteur du câblage structuré est MPTL (Modular Plug Terminated Link). Il signifie Modular Plug Terminated Link, ce qui signifie que l’extrémité du câble horizontal destinée à l’équipement est terminée par une fiche modulaire pour être connectée directement à un appareil, alors que la terminaison se fait au niveau d’une prise et que l’appareil est connecté à l’aide d’un cordon de brassage.

Il est important de comprendre comment la MPTL est utilisée et son impact sur l’industrie du câblage structuré, car cela affectera la façon dont nous concevons un réseau. Les implémentations de canaux avec une prise et un cordon de raccordement sont toujours recommandées pour les connexions d’équipement car elles offrent plus de flexibilité, permettent l’étiquetage et l’administration, et éliminent la nécessité de retirer de grandes longueurs de câbles abandonnés en cas de déplacement d’un appareil. Cependant, une autre configuration est parfois nécessaire, et ce nouvel acronyme contribuera à faire progresser les initiatives en matière de bâtiments intelligents, car il offre un nouveau moyen de connexion pour le nombre croissant d’appareils qui convergent vers une infrastructure de réseau unifiée.

L’installation d’une fiche (au lieu d’une prise) à l’extrémité d’un câble horizontal et le branchement direct sur un appareil final n’est pas un concept nouveau, puisque les installateurs de caméras de sécurité procèdent ainsi depuis l’apparition des caméras IP à la fin des années 1990. Le problème est que le fait de se connecter directement à l’appareil à l’aide d’une prise annule la définition d’une liaison permanente, qui comprend le câble horizontal depuis le panneau de raccordement dans les salles de télécommunications (TR) jusqu’à la prise d’équipement (EO), ainsi que la définition d’un canal, qui comprend la liaison permanente et les cordons de raccordement aux deux extrémités.

La MPTL n’étant ni une liaison ni un canal, le principal problème est de tester et de certifier le segment de câble ?ANSI/BICSI-005 Meilleures pratiques de conception et de mise en œuvre des systèmes de sûreté et de sécurité électroniques (ESS) suivi par ANSI/BICSI-007 Information Communication Technology Design and Implementation Practices for Intelligent Buildings and Premises (Pratiques de conception et de mise en œuvre des technologies de l’information et de la communication pour les bâtiments et locaux intelligents) ont été les premiers documents normatifs à accepter la méthode MPTL et à la qualifier de « connexion directe ». Leur solution pour tester ce segment de câble consistait à remplacer la procédure de test par une « liaison permanente modifiée ».Cependant, comme les normes BICSI sont principalement des guides de conception et d’installation, elles s’en remettent à la TIA pour fournir des indications sur les types de câbles, y compris la méthodologie de test, mais la TIA n’avait pas spécifiquement abordé le test de cette méthode de connexion. Jusqu’à récemment.

Une approche conforme aux normes

Annexe F de la norme ANSI/TIA-568.2-D Câblage en cuivre et composants traite des essais et de l’acceptation de la méthode de terminaison MPTL dans certains cas limités où une prise d’équipement et un cordon de raccordement ne sont pas pratiques – généralement dans des environnements où l’appareil n’est pas souvent déplacé ou réorganisé. Dans la configuration MPTL, le câble horizontal est terminé par un panneau de raccordement dans le TR et l’extrémité de l’appareil est terminée par une fiche et connectée directement à l’appareil, ou il est terminé par une prise de point de consolidation (CP), généralement logée dans une enceinte de zone, et de là, le câble est terminé par une fiche et connecté directement à l’appareil.

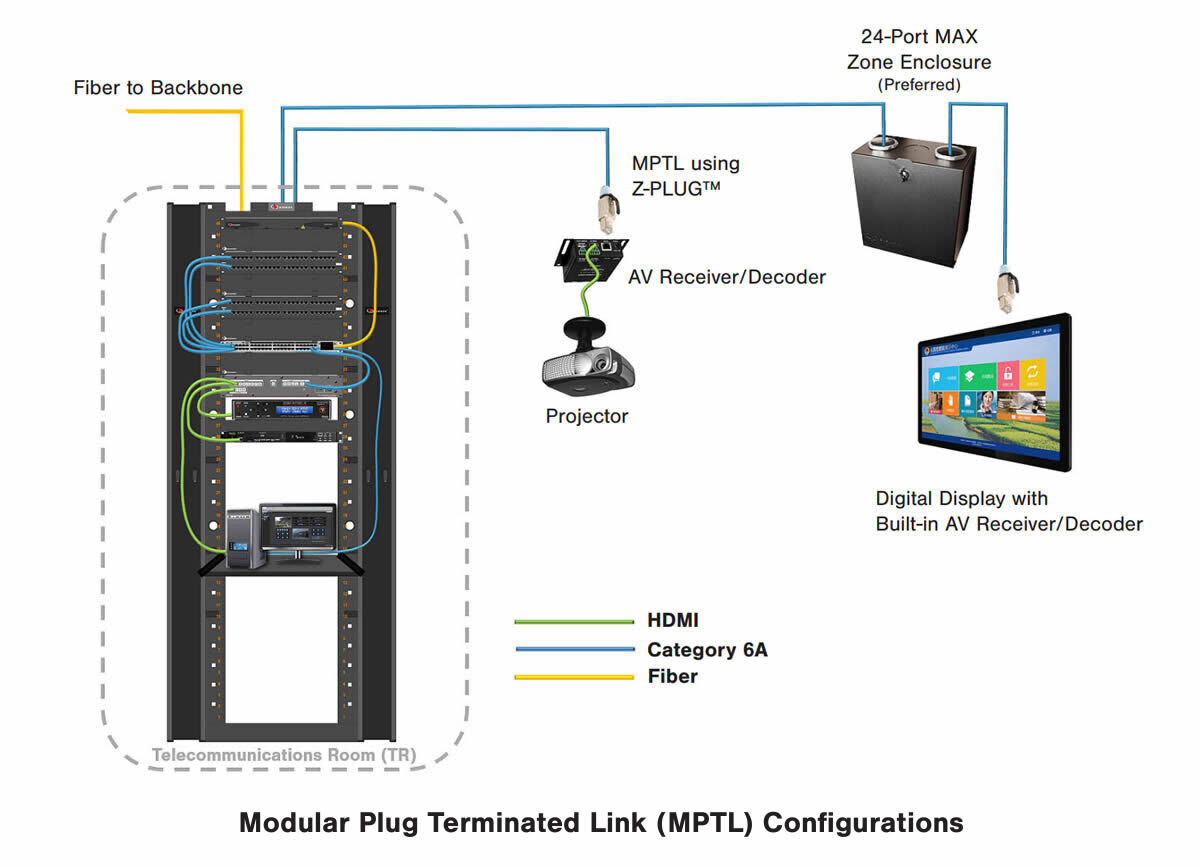

Pour vérifier les performances de la connexion finale à l’extrémité, la norme ANSI/TIA-568.2-D comprend également une nouvelle procédure de test qui inclut la connexion finale. Pour ce faire, elle utilise un adaptateur de lien permanent à l’extrémité TR et un adaptateur de cordon de brassage à l’extrémité où le câble se termine par la prise. La figure de test montre la configuration de test (avec l’aimable autorisation de Fluke Networks). Il est important de noter que le testeur que vous utilisez doit disposer des adaptateurs et du logiciel appropriés pour tester avec précision ce scénario MPTL.

Z-PLUG et le MPTL

L’autorisation par les normes de la MPTL dans certains cas limités et la tendance croissante des applications IB basées sur l’IP constituent une application parfaite pour le Z-PLUG deSiemon.

Le Z-PLUG est robuste, facile à terminer sur le terrain et peut supporter des accouplements et désaccouplements répétés de dispositifs. Contrairement à d’autres connecteurs, le Z-PLUG de Siemonse connecte facilement à tout câble de catégorie 5e, catégorie 6 ou catégorie 6A – blindé ou non blindé, solide ou toronné (22 à 26 AWG) – et il est conforme aux exigences UL 2043 relatives au plenum.

Si vos clients conçoivent des systèmes de bâtiments intelligents, référez-vous à ces normes pour choisir le câblage, les terminaisons et les tests appropriés, mais assurez-vous d’avoir toujours un Z-PLUG dans votre poche arrière et soyez prêt à parler de MPTL.
