“É bem sabido que a implementação de aplicativos de alimentação remota de 30 W ou mais, como Power over Ethernet (PoE) e Power over HDBaseT (POH), em cabeamento de par trançado balanceado produz um pequeno grau de acúmulo de calor dentro dos cabos horizontais agrupados. Esse acúmulo de calor não afeta a segurança, mas pode afetar o desempenho da transmissão e a confiabilidade mecânica de longo prazo. Isso pode variar em diferentes categorias e construções de cabos, pois, por exemplo, cabos com condutores maiores têm inerentemente menos acúmulo de calor devido à menor resistência e cabos com elementos metálicos têm menos acúmulo de calor devido às propriedades superiores de dissipação de calor. Diferentes estilos de caminho (por exemplo, conduíte versus ar livre) também podem afetar o acúmulo de calor nos feixes de cabos.
O gerenciamento do tamanho do feixe de cabos é importante para garantir que o acúmulo de calor não exceda a classificação mecânica dos cabos e que a redução apropriada do comprimento do canal seja aplicada para compensar a perda de inserção adicional devido ao aumento da temperatura ambiente. Embora a ISO/IEC TS 29125 e a TIA TSB-184-A abordem recomendações para cabeamento que suportam aplicações de alimentação remota, esses boletins técnicos são genéricos por natureza e não se aplicam diretamente aos cabos Siemon, que, dependendo do tipo de cabo, podem suportar classificações de temperatura mecânica mais altas e oferecer dissipação de calor superior.

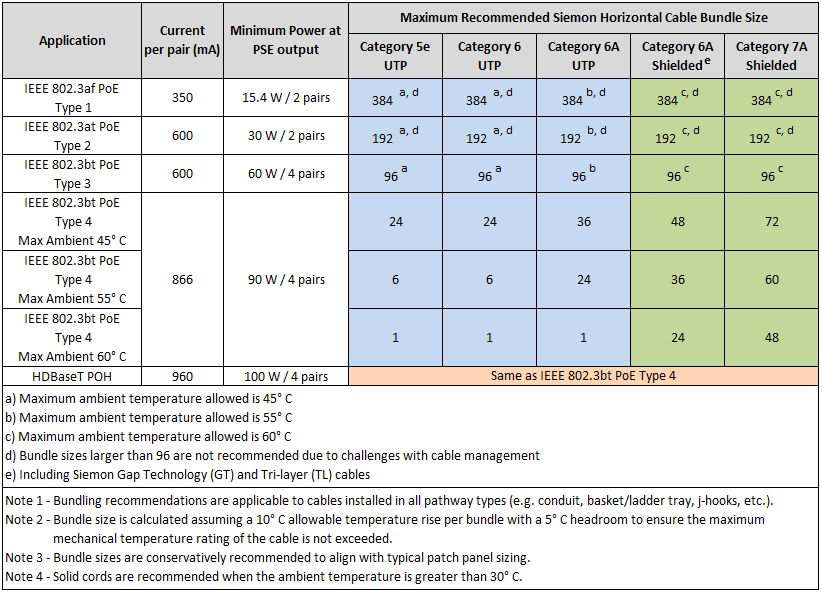

A tabela abaixo mostra os tamanhos de feixe recomendados para os cabos horizontais Siemon que suportam uma variedade de aplicações de alimentação remota. Observe que essas recomendações de agrupamento são aplicáveis a cabos instalados em todos os tipos de vias, portanto, são mais conservadoras do que as que seriam especificadas para cabos em instalações ao ar livre (ou seja, sem conduítes). Consulte os especialistas em projetos de infraestrutura do site Siemon para obter informações sobre as recomendações de tamanho de feixe para cabos instalados em vias abertas.
Em caso de dúvida sobre a capacidade mecânica ou de dissipação de calor do cabo, o ambiente de instalação ou a aplicação de alimentação remota, uma prática conservadora é limitar o tamanho máximo do feixe a 24 cabos. Com exceção dos poucos casos mencionados abaixo, essa prática fácil de lembrar atende à maioria dos cenários de mídia, ambiente e aplicação.
Dave Valentukonis
North America Technical Services Manager, Siemon
Dave Valentukonis joined Siemon in 1995 and has held positions in Technical Support and Product Management. He is currently the North American Technical Services Manager where he oversees an experienced team of product, application, training, and technology experts that help Siemon customers navigate a diverse and rapidly changing market. He is a BICSI RCDD/NTS and an active member of TIA.
