Segurança em primeiro lugar! Conheça as classificações da capa de seu cabo

Em tudo o que você faz na vida, a “segurança em primeiro lugar” deve ser a prioridade. Isso se aplica a eventos pessoais e ao local de trabalho, seja colocando um capacete antes de andar de bicicleta ou óculos de proteção ao trabalhar com fibra óptica. A mesma prática se aplica à especificação e à instalação do cabo certo para o ambiente certo. É por isso que o National Electric Code® (NEC) da NFPA-70 criou diferentes classificações de revestimento de cabos.

O objetivo principal do NEC é evitar incêndios e promover a segurança de pessoas e equipamentos. Os cabos de comunicação enfrentam diversos tipos de estresse ambiental nas diferentes áreas de um edifício. O objetivo do NEC é minimizar o risco de incêndio e a produção de fumaça e vapores tóxicos em cada uma dessas áreas por meio do uso de diferentes tipos de cabos e caminhos. O fogo, a fumaça e os vapores podem se espalhar em duas direções – verticalmente entre os andares, conhecidos como risers, e horizontalmente acima dos tetos ou abaixo do piso, onde os dutos de ar do edifício são conectados para aquecimento e ar condicionado, também conhecidos como espaços plenum. Veja a ilustração simplificada das diferentes áreas de passagem de cabos.

Principais classificações

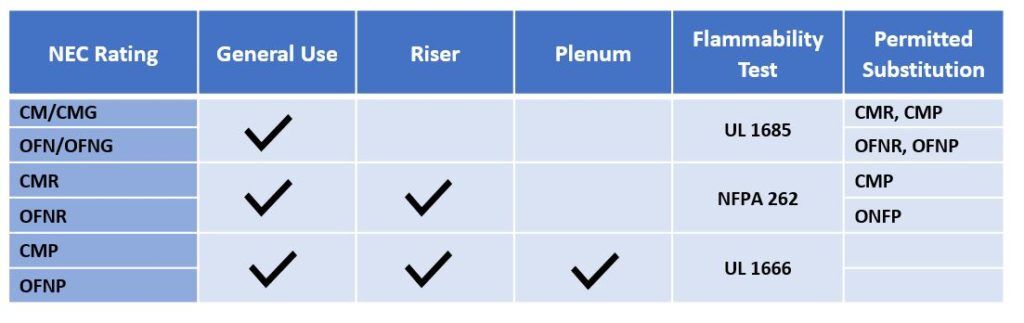

Tanto os cabos de comunicação de cobre quanto os de fibra óptica têm classificações de revestimento para indicar os locais físicos aprovados em que são instalados. Na verdade, há 16 classificações para cabos de comunicação condutivos e não condutivos, mas, neste artigo, vamos nos preocupar apenas com as mais comuns em nosso setor. As três classificações básicas para ambos os tipos de cabos são: uso geral, riser e plenum. As classificações de revestimento de cobre são identificadas como CM/CMG (uso geral), CMR (Communications Riser) ou CMP (Communications Plenum).

• O NEC define o CMP como sendo listado como adequado para uso em dutos, plenums e outros espaços usados para ar ambiental e também deve ser listado como tendo características adequadas de resistência ao fogo e baixa produção de fumaça.
• O NEC define o CMR como sendo listado como adequado para uso em um percurso vertical em um poço ou de piso a piso e também deve ser listado como tendo características resistentes ao fogo capazes de impedir o transporte de fogo de piso a piso.
• O NEC define CM/CMG como sendo listado como adequado para uso em comunicações de uso geral, com exceção de risers e plenums, e também deve ser listado como sendo resistente à propagação de fogo.

As classificações do revestimento do cabo de fibra são semelhantes às do cobre, mas são designadas OFN/OFNG (Optical Fiber Non-conductive General Purpose), OFNR (Optical Fiber Non-conductive Riser) ou OFNP (Optical Fiber Non-Conductive Plenum). (Observação: quando o cobre é adicionado a um cabo de fibra, como em construções blindadas, ele acrescenta um elemento de condutividade elétrica ao cabo e será classificado como OFC/OFCG, OFCR e OFCP)

Nos EUA, o NEC especifica o ambiente em que cada cabo é mais adequado. As classificações dos cabos são baseadas em testes de inflamabilidade para atender às especificações exigidas pela NFPA ou pela UL. A maioria dos fabricantes de cabos tem seus cabos testados de acordo com essas especificações em laboratórios reconhecidos nacionalmente. Observe que um cabo com classificação mais rigorosa pode ser substituído por um cabo com classificação menos rigorosa, mas não o contrário.

E quanto à LSOH?

Os cabos de baixa emissão de fumaça e sem halogênio, chamados de LSOH ou LSZH, são comumente usados em diferentes partes do mundo. No entanto, o NEC não reconhece os cabos LSOH e eles são testados segundo critérios diferentes dos cabos CM/CMG, CMR e CMP. Certifique-se de que a capa do cabo a ser instalada sempre atenda aos requisitos especificados pelo código elétrico que se aplica ao seu país ou localidade. Observe que há algumas construções de revestimentos com classificações duplas, como CM/LSOH. Isso é comum para patch cords em que ter uma capa dupla permite o uso em uma variedade maior de mercados.

Linha de fundo

O que tudo isso significa e por que você deve se preocupar? Basicamente, combinar o cabo certo com o ambiente minimizará os riscos de incêndio, fumaça e toxicidade. Ao criar propostas ou listas de materiais (BOMs), os instaladores precisam ter certeza de que estão especificando o cabo certo para o trabalho – tanto em termos de desempenho quanto de segurança. Antes da conclusão, os inspetores de construção verificarão se toda a fiação atende aos códigos locais e estaduais antes de aprovar qualquer trabalho. Caso contrário, o usuário final não se qualificará para obter uma licença de ocupação. Quando as normas e os códigos não são seguidos, isso afeta a todos. Temos orgulho de oferecer aos nossos clientes o melhor em qualidade e segurança. E, em caso de dúvida, pergunte ao seu grupo regional de serviços técnicos Siemon!

SiemonO cabo UTP Categoria 6 da é fornecido em plenum, riser e LSOH, bem como em variações para instalações externas e até mesmo em versões compatíveis com CPR para o mercado europeu. Para conhecer a linha completa de cabos de cobre e fibra da Siemon disponíveis em uma ampla variedade de classificações, visite a seção de cabos do nosso catálogo eletrônico de produtos.
